СС-01-05 исп3 стол сварщика сварочный пост
Тех. характеристики
| Параметр | Значение |
| Габаритные размеры рабочего стола (без учета ПВУ) (мм) | 1250х760х850 |
| Размер рабочей поверхности стола (мм) | 1250х760 |
| Размер чугунной решетки (мм) | 745х300 |
| Высота рабочей поверхности над уровнем пола (мм) | 850 |
| Мах равномерно распределенная нагрузка на рабочую поверхность (кг) | 600 |
| Радиус действия подъемно-вытяжного устройства (м) | 1,5 |
| Размер присоединительного патрубка (мм) | Ø155 |
| Масса, с ПВУ (кг) | 88 |
Описание

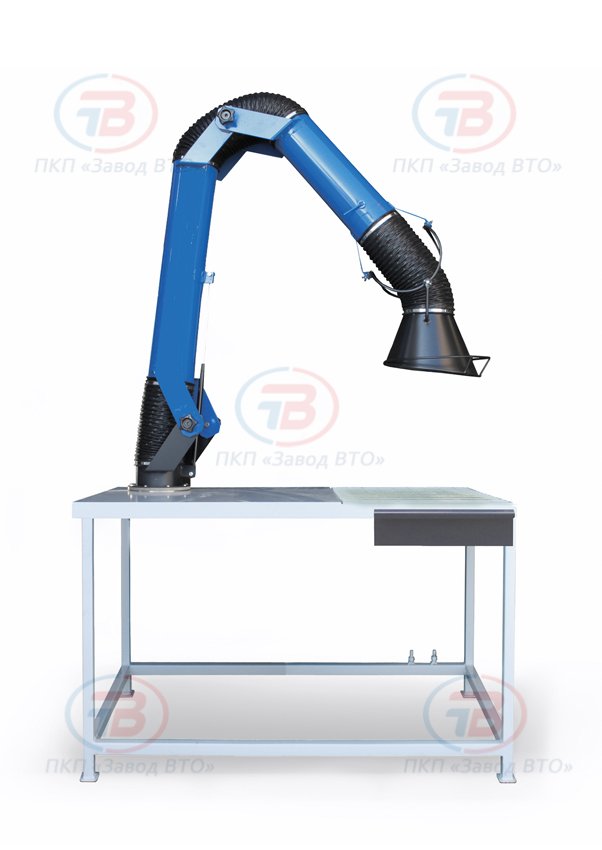

Стол сварщика (сварочный пост) СС-01-05 исп.3 состоит из каркаса сварной кострукции, выполненного из стального уголка и профильной трубы, поворотно-вытяжного устройства (ПВУ).
Рабочая поверхность стола сварщика СС-01-05 исп.3 разделена на две части: из стального листа и съемной чугунной решетки. На съемной чугунной решетке проводятся сварочные и зачистные работы. Решетка представляет собой чугунную литую плиту с пазами, изготовленную из серого чугуна. Это исключает прилипание брызг, образующихся в процессе сварки, к рабочей поверхности, что увеличивает срок службы решетки и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Благодаря своей конструкции решетка выдерживает большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Левая часть стола сварщика СС-01-05 исп.3, образованная стальным листом, предназначена для выполнения слесарных работ. Под решеткой расположен выдвижной ящик для сбора окалины и других мелких отходов сварки.
Удаление вредных веществ, образующихся при сварке, осуществляться с помощью поворотно-вытяжного устройства. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости.
Стол сварщика СС-01-05 исп.3 подключается к общезаводской (общецеховой) вентиляционной системе с помощью выходного фланца, расположенного под столешницей.
Присоединительные размеры фланца СКАЧАТЬ
Стол сварщика СС-01-05 исп.3 оборудован болтами заземления для исключения поражения персонала электрическим током.
По желанию Заказчика стол сварщика (сварочный пост) СС-01-05 исп.3 может комплектоваться колчаном для электродов, который может размещаться на столешнице, а также стол сварщика может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.
Назначение
Стол сварщика СС-01-05 исп.3 применяется в качестве стационарного сварочного поста. Стол предназначен для проведения сварочных, а также шлифовальных, зачистных и др. работ с одновременным удалением из зоны рабочего места загрязненного воздуха, пыли, продуктов горения.
Для удаления вредных веществ с поверхности стол СС-01-05 исп.3 оборудован поворотно-вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола, но и в радиусе 1,5 м вокруг него, что значительно повышает функциональные возможности данной модели при использовании в качестве поста сварки.
Стол сварщика СС-01-05 исп.3 подключается к общезаводской (общецеховой) системе вентиляции.
Стол может быть подключен к фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-04, которые позволяют очищать воздух, удаляемый с поверхности стола при проведении сварочных работ, от сварочного аэрозоля и пыли.
