СС-01-05 исп2 стол сварщика сварочный пост
СС-01-05 исп2 стол сварщика сварочный пост
Тех. характеристики
| Параметр | Значение |
| Габаритные размеры рабочего стола (без учета ПВУ) (мм) | 1250х750х940 |
| Размер рабочей поверхности стола (мм) | 1250х750 |
| Диаметр поворотного диска (мм) | 350 |
| Высота рабочей поверхности над уровнем пола (мм) | 900 |
| Высота рабочей поверхности поворотного диска над уровнем пола (мм) | 940 |
| Мах равномерно распределенная нагрузка на рабочую поверхность (кг) | 600 |
| Мах равномерно распределенная нагрузка на поворотный диск (кг) | 30 |
|
Ток питающей сети: Род Частота (Гц) Напряжение перем. (В) | 3-х фаз. 50 380 |
| Мощность электродвигателя вентилятора (кВт) | 0,55 |
| Производительность вентилятора (м3/час) | 1100-1800 |
| Радиус действия подъемно-вытяжного устройства (м) | 1,5 |
| Размер присоединительного фланца (мм) | 180х180 |
| Масса, с ПВУ (кг) | 131 |
Описание

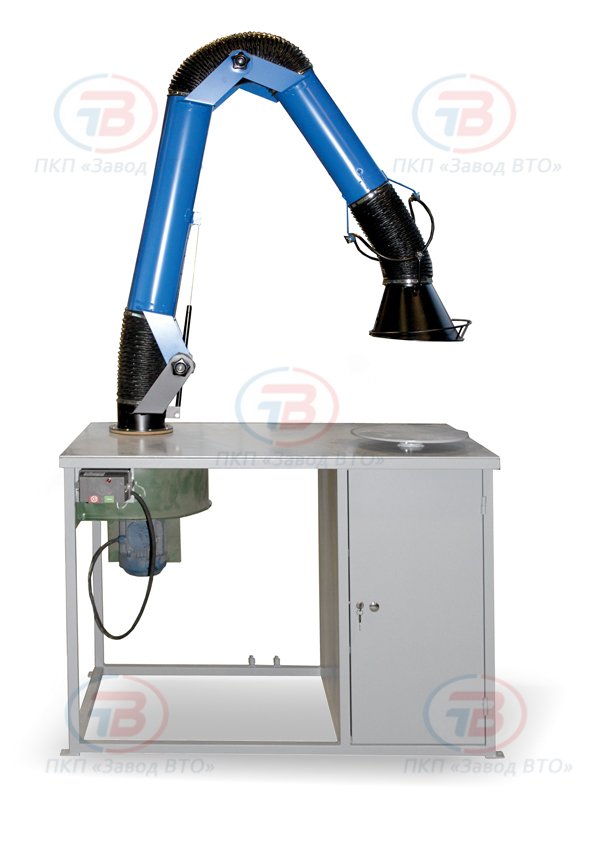

Стол сварщика (сварочный пост) СС-01-05 исп.2 состоит из каркаса сварной конструкции, выполненного из стальной профильной трубы, тумбы с полками, поворотно-вытяжного устройства, вентилятора.
Рабочая поверхность стола сварщика СС-01-05 исп.2 представляет собой стальной лист со встроенным поворотным диском.
Справа под столешницей расположена тумба с полками для размещения инструмента и оснастки. Дверка тумбы оборудована замком и ручкой.
Удаление вредных веществ осуществляется с помощью поворотно-вытяжного устройства (ПВУ), установленного на столешнице. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости.
Пульт управления электрооборудованием стола расположен слева под столешницей.
Стол сварщика СС-01-05 исп.2 оборудован болтами заземления для исключения поражения персонала электрическим током.
Присоединительные размеры фланца СКАЧАТЬ
Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.
По желанию Заказчика стол сварщика (сварочный пост) СС-01-05 исп. 2 может комплектоваться колчаном для электродов, который может размещаться на столешнице, а также стол сварщика может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.
Назначение
Стол сварщика (сварочный пост) СС-01-05 исп.2 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).
Для удаления вредных веществ с поверхности стол сварщика СС-01-05 исп.2 оборудован вытяжной вентиляционной системой со встроенным вентилятором, поворотно-вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 1,5 м вокруг него.
Для работы вытяжной системы стол сварщика модели СС-01-05 исп.2 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.
Для удобства работы сварщика сварочный пост СС-01-05 исп.2 оборудован поворотным диском, позволяющим выполнять сварочные работы со всех сторон изделия с одной установки за счет его вращения.
