ЗСД-06-28 стойка с зажимом 45°
Тех. характеристики
| Параметр | Значение |
| Габаритные размеры (мм) | 200х230х40 |
| Диапазон регулировки зажимного винта (мм) | от 20 до 150 |
| Радиус действия зажимного винта (мм) | от 50 до 150 |
| Масса (кг) | 1,8 |
Описание
ЗСД-06-28 стойка с зажимом 45°
Назначение

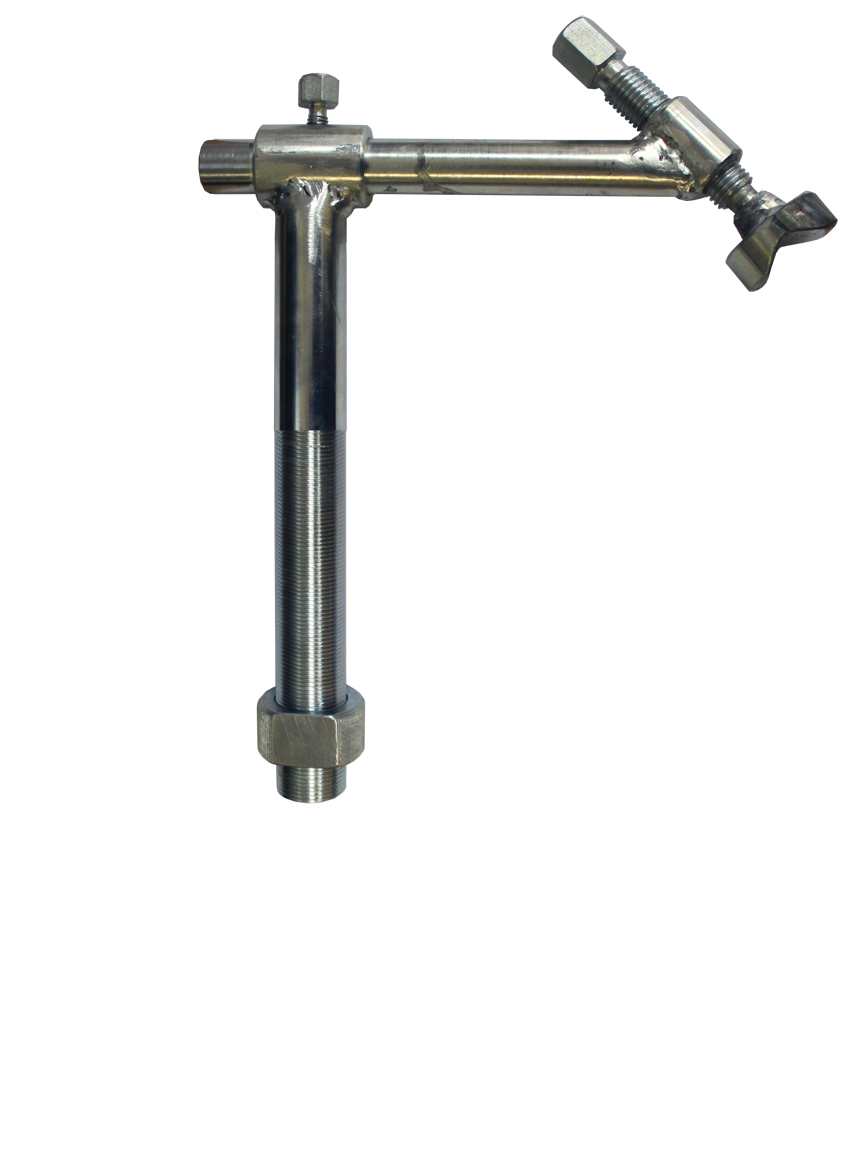

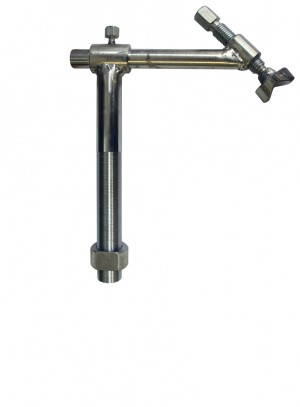

Стойка с зажимом ЗСД-06-28 предназначена для дополнительной комплектации столов сварочно-сборочных 3D моделей ССД-12, ССД-13, ССД-15. Стойка с зажимом является зажимным элементом сборочной оснастки, базируется на плоскости стола, позволяет зажимать к плоскости столешницы детали свариваемых металлоконструкций из профиля, листа и труб. Максимальная рабочая высота зажимаемой детали до 150 мм. Зажим происходит при вращении зажимного винта гаечным ключом. Регулировка высоты оснастки осуществляется втулкой, перемещаемой по стойке в необходимый для проведения сварочных работ размер. Зажимной винт, расположенный под углом в 45° от горизонтальной и вертикальной оси, позволяет производить фиксацию свариваемых деталей под данным углом. Благодаря своим компактным размерам стойка может использоваться в ограниченном пространстве.
