ССН-05-04 стол сварщика сварочный пост
ССН-05-04 стол сварщика сварочный пост
Технические характеристики
ССН, ССУ, СС
Описание

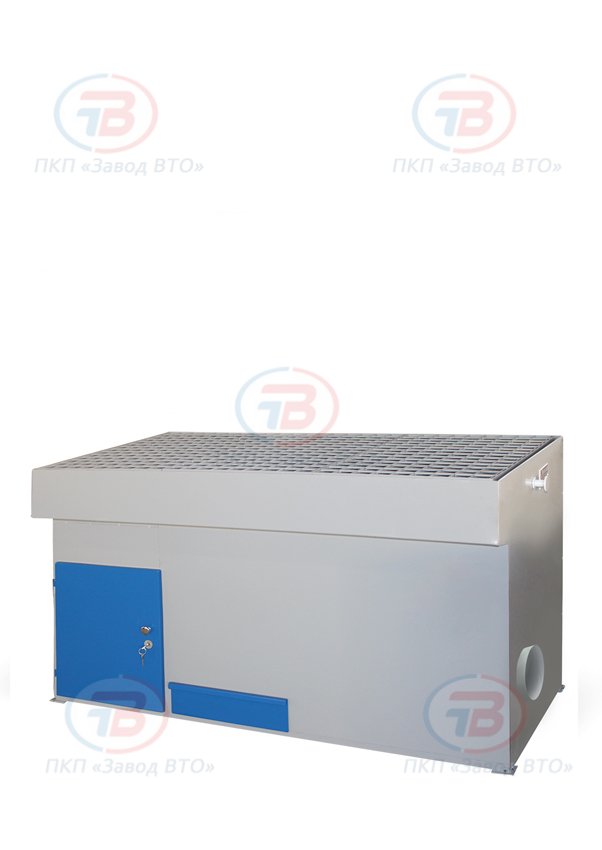

Стол сварщика (сварочный пост) ССН-05-04 состоит из жесткого сварного каркаса, обшивок из листовой стали, воздуховода.
Присоединительные размеры патрубка СКАЧАТЬ
Стальная решетка – сварная конструкция, выполненная из стальных фрезерованных пластин и поперечно расположенных прутков круглого сечения. Используется для рабочих поверхностей столов сварщиков, сварочных постов, шлифовально-зачистных столов. Пластины и прутки располагаются с одинаковым шагом, образуя опорную поверхность, при этом через ячейки прямоугольного сечения происходит удаление шлака, огарков электродов и т.п. с рабочей поверхности стола в специальный короб внутри стола при проведении сварочных и зачистных работ.
В сварочных постах (столах сварщика) серии ССН отвод сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах) осуществляется снизу через решетки.
С лицевой стороны стола сварщика (сварочного поста) ССН-05-04 расположена тумба для инструмента и вспомогательного оборудования, ящик для огарков и пускатель для включения вентилятора.
Стол сварщика (сварочный пост) ССН-05-04 оборудован болтами заземления для исключения поражения персонала электрическим током.
По желанию Заказчика стол сварщика (сварочный пост) ССН-05-04 может комплектоваться колчаном для электродов, который может размещаться на столешнице или устанавливаться на цапфы сварочных постов, а также по желанию Заказчика стол сварщика (сварочный пост) может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.
Назначение
Стол сварщика (сварочный пост) ССН-05-04 применяется в качестве стационарного сварочного поста. Стол предназначен для установки на нем изделий малых и средних размеров при проведении сварочных, шлифовальных, зачистных и других работ с одновременным удалением газовой смеси и пыли.
Для работы вытяжной системы стол сварщика (сварочный пост) модели ССН-05-04 должен быть подключен к централизованной вытяжке, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-04 (сопутствующие товары), которые позволяют очищать воздух, удаляемый с поверхности стола сварщика при проведении сварочных работ, от сварочного аэрозоля и пыли.
