ССМД-01-03 исп2 стол сварочно-сборочный монтажный

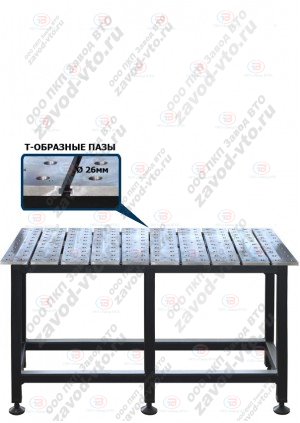

ССМД-01-03 исп.2 сварочно-сборочный монтажный стол с системой отверстий D26 состоит из сборно-разборного основания на 6-ти стойках и столешницы, образованной 10-ю стальными плитами постоянного сечения 185х20 мм длиной 1000 мм.

В столах данной серии реализованы сразу две системы установки и закрепления позиционирующей и фиксирующей оснастки: по точным отверстиям диаметром 26 мм и Т-образному пазу, выполненному методом фрезерования.

Применение цельных плит постоянного сечения на всю длину гарантирует бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм/м по ширине, чего очень трудно достичь при стыковом варианте плит. Применение плит постоянного сечения обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

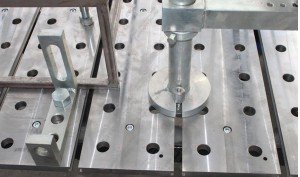

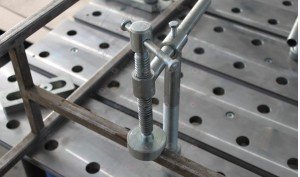

Смежные плиты сварочного стола образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно. Установка по отверстиям осуществляется при помощи специальных быстрозажимных болтовБС-01, БС-02, БС-03, БС-04, БС-06, БС-07. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии.

Все детали опорной рамы столешницы и плиты подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Плиты взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах М10) заменены на новые как весь набор, так и каждая в отдельности.

Для компенсации неровности пола, сварочно-сборочный монтажный стол ССМД-01-03 исп.2 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Стол монтажный ССМД-01-03 исп.2 может дополнительно комплектоваться специальными опорами ОД-01, ОД-02. Специальные опоры ОД-01 позволяют увеличить высоту столешницы над уровнем пола до 900 мм. Опоры ОД-02 служат для крепления стола к полу помещения.

Перед началом работ рекомендуется обрабатывать поверхность стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности стола, возникающего в процессе сварки от воздействия сварочных брызг.
