СС-02-03 стол сварщика сварочный пост
Тех. характеристики
| Параметр | Значение |
| Габаритные размеры рабочего стола (мм) (без учета ПВУ) | 1270х950х850 |
| Размер чугунных плит (мм) | 1000х600 |
| Мах равномерно распределенная нагрузка на рабочую поверхность (кг) | 1000 |
| Высота рабочей поверхности над уровнем пола (мм) | 850 |
| Напряжение осветительной сети подъемно-поворотного устройства (В) | 12 |
| Радиус действия подъемно-вытяжного устройства (м) | 2 |
|
Ток питающей сети: Род Частота (Гц) Напряжение перем. (В) | 3-х фаз. 50 380 |
| Мощность электродвигателя вентилятора (кВт) | 1,1 |
| Производительность вентилятора (м3/час) | 1850-2650 |
| Размер присоединительного фланца (мм) | 180х180 |
| Масса, с ПВУ (кг) | 199 |
Описание

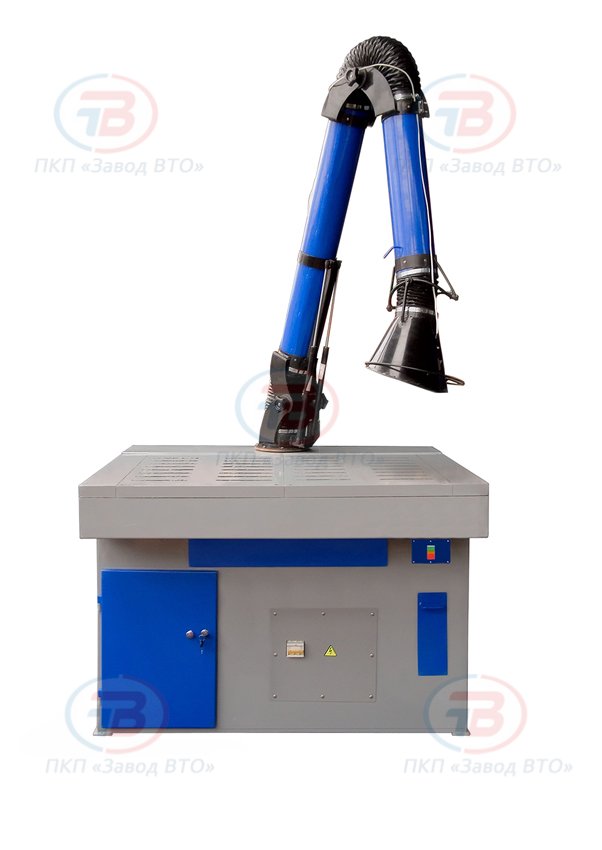

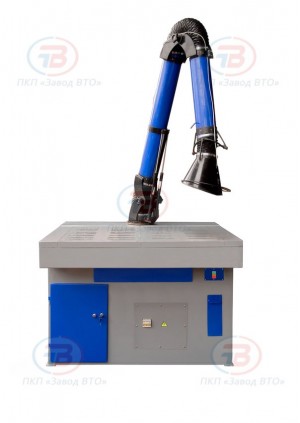

Стол сварщика (сварочный пост) СС-02-03 состоит из каркаса сварной конструкции, выполненного из стальной профильной трубы, с обшивками из листовой стали, поворотно-вытяжного устройства, системы воздуховодов со встроенным вентилятором.
Присоединительные размеры патрубка СКАЧАТЬ
Рабочая поверхность стола сварщика СС-02-03 выполнена в виде двух съемных чугунных решеток. Решетки представляют собой чугунные литые плиты с пазами, изготовленные из серого чугуна и прошедшие точную механическую обработку фрезерованием. Применение решеток из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ним брызг металла, что увеличивает срок службы решеток и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решеток с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью.
Через пазы в чугунных решетках происходит удаление шлака, огарков электродов с рабочей поверхности стола сварщика в специальный выдвижной ящик, расположенный под столешницей.
Удаление вредных веществ осуществляется с помощью поворотно-вытяжного устройства (ПВУ), установленного на столешнице. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.
С лицевой стороны стола сварщика СС-02-03 расположен выдвижной колчан для электродов, тумба для инструмента и вспомогательного оборудования. Пульт управления электрооборудованием стола расположен справа под столешницей.
Стол сварщика СС-02-03 оборудован болтами заземления для исключения поражения персонала электрическим током.
Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.
По желанию Заказчика стол сварщика (сварочный пост) СС-02-03 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, а также стол сварщика может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.
Назначение
Стол сварщика (сварочный пост) СС-02-03 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).
Для удаления вредных веществ с поверхности стол сварщика СС-02-03 оборудован вытяжной вентиляционной системой со встроенным вентилятором, поворотно-вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2,0 м вокруг него.
Для работы вытяжной системы стол сварщика модели СС-02-03 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.
