СПР-03-02 стол для плазменной резки
Тех. характеристики
| Параметр | Значение |
| Габаритные размеры (мм) | 3075х2140х700 |
| Размер рабочей поверхности стола (мм) | 3000х2000 |
| Диаметр присоединительного фланца (мм) | 215 |
| Высота рабочей поверхности стола над уровнем пола (мм) | 700 |
| Мах толщина реза металла (мм) | 250 |
| Мах равномерно распределенная нагрузка на столешницу (кг) | 10000 |
| Мах толщина обрабатываемого листа (мм) | 200 |
| Масса (кг) | 833 |
Описание

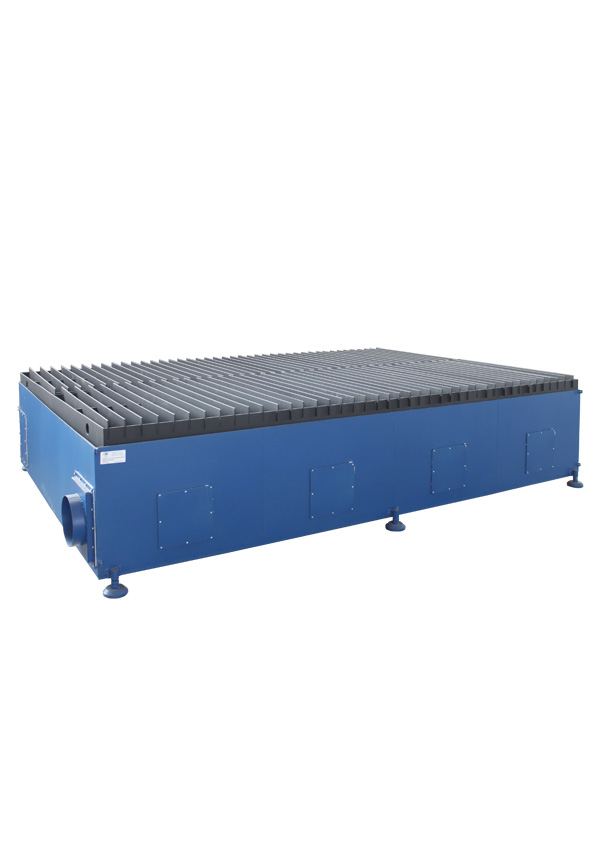

Конструкция вытяжного стола для плазменной резки СПР-03-02 состоит из:
- основания вытяжного стола, разделенного на четыре секции и оборудованного системой воздуховодов,
- съемных стальных решеток,
- четырех поддонов для сбора малогабаритных отходов и окалины, возникающих в процессе резки металла,
- регулируемыми опорами для компенсации неровностей пола.
Конструкция вытяжного стола СПР-03-02 является модульной. Соединение модулей между собой с помощью болтовых соединений позволяет обеспечить необходимую рабочую поверхность плазменного стола.
Рабочая поверхность вытяжного стола СПР-03-02 образована съемными стальными решетками:
- нижняя предотвращает проваливание мелких деталей в поддоны,

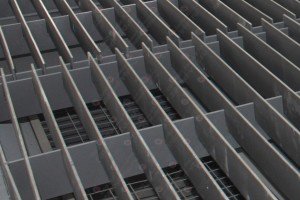

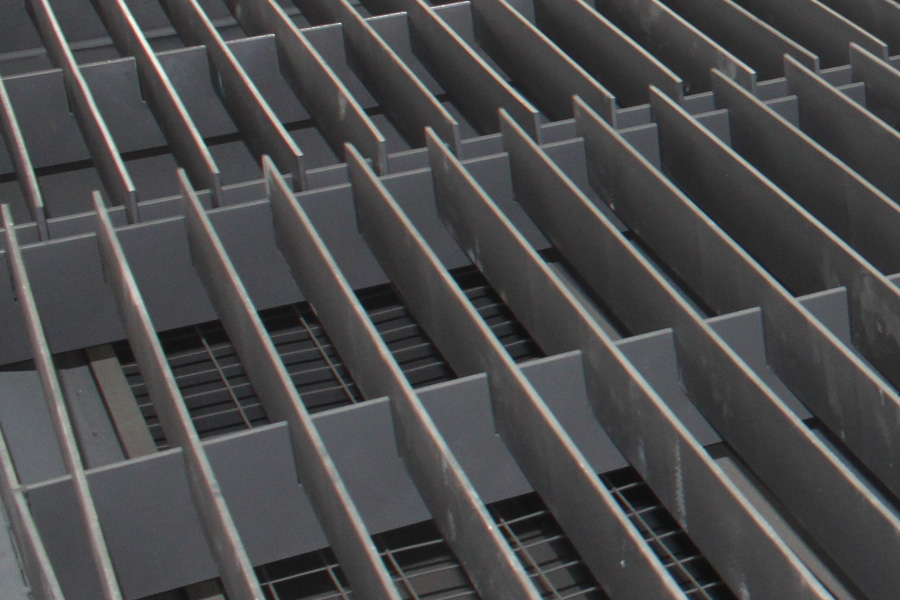

- верхняя состоит из рамы и стальных пластин, вертикально установленных в пазы рамы.
Пластины легко заменяются по мере износа. Верхняя решетка и поддоны оборудованы петлями для строповки грузоподъемными механизмами, которые облегчают их демонтаж при очистке и обслуживании стола для плазменной резки.

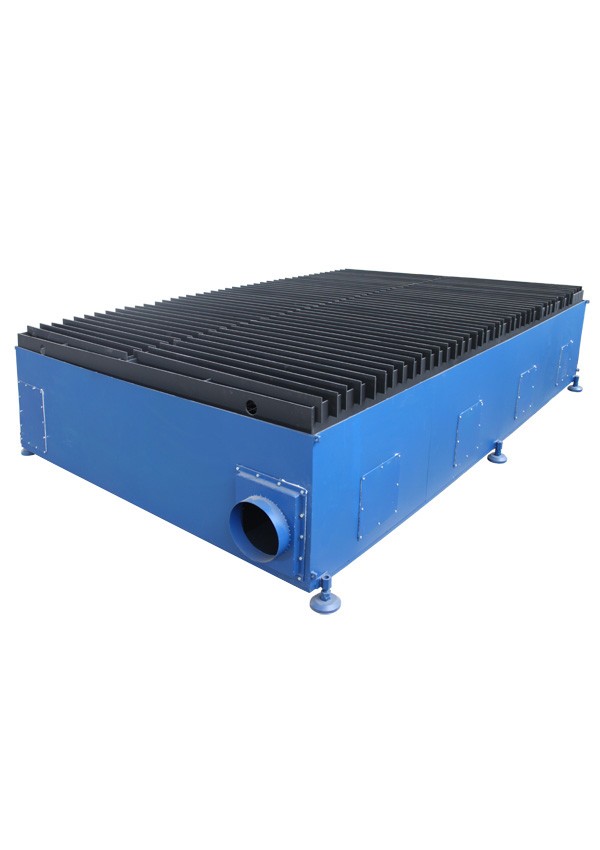

Вентиляционные каналы вытяжного стола оснащен заслонками для регулирования воздушного потока из рабочей зоны. Для доступа к заслонкам предусмотрены технологические люки, расположенные на лицевой стенке стола СПР-03-02. В конструкцию стола для плазменной резки СПР-03-02 входят два съемных переходника для подключения к системе вентиляции производственного помещения. Переходники могут быть установлены как на правой, так и на левой боковой поверхности плазменного стола.
Присоединительные размеры переходника СКАЧАТЬ
По желанию Заказчика стол СПР-03-02 может комплектоваться дополнительным плазменным оборудованием.
Назначение
Стол для плазменной резки СПР-03-02 предназначен для укладки и базирования разрезаемого листа при проведении операций газовой и плазменной резки с одновременным удалением продуктов сгорания из рабочей зоны вытяжного стола. Плазменный стол СПР-03-02 подходит как для ручной, так и для портальной плазменной резки. Модульная конструкция вытяжного стола СПР-03-02 позволяет реализовать любые размеры рабочей поверхности путем соединения нескольких плазменных столов и применять для различных портальных машин.
